循環冷卻水不結垢節能增效系統包含新型除垢靈復合藥劑和智能化控制設備。除垢靈是實現循環水“無結垢”、“超高濃縮倍率”下長期穩定運行的現場實用型產品。采用中性清洗，具有除垢、緩蝕、阻垢、殺菌、成膜五效合一的作用，從本質上解決工業循環冷卻水系統的結垢、腐蝕、換熱效率下降、流量增加、用水量大、環保排污等一系問題。

根據雙方測試協議，從2022年11月12日起至2022年12月25日，華潤水泥(永定)有限公司采用廣州佰宏新能源科技有限公司循環冷卻水不結垢節能增效系統，在余熱發電循環水試用，此項目由化水組、運行組、機修組配合完成。具體如下：

一、準備階段

1、2022年10月份華潤水泥(永定)有限公司組織相關專業人員與廣州佰宏新能源公司負責人、技術人員一起對循環冷卻水不結垢節能增效系統等進行交流，對接測試前的相關準備等工作，并編制詳細測試方案。

2、2022年10月31日上午智控設備和藥劑送達現場，由廣州佰宏新能源公司安裝智控設備、固定裝置、調試信號、編制參數指標、數據統計表等準備工作，并組建工作群。

3、2022年11月12日做好相關安全措施并經雙方確認后，關閉全部排污閥。

二、首日加藥時間

2022年11月12日，現場負責人確認排污閥已全部關閉，10:00正式開啟循環冷卻水不結垢節能增效系統，對循環水池批量加入除垢靈復合藥劑，按現場循環水保有水量以及各參數指標進行藥量計算，以滿足循環水系統的初始階段清垢阻垢殺菌需求。

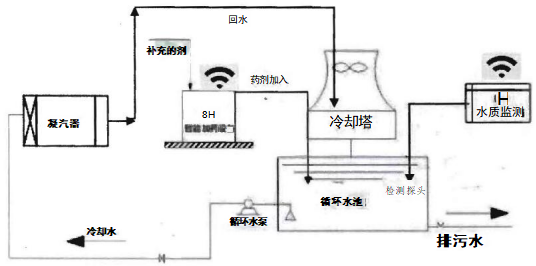

加藥位置：循環水泵取水口工藝示意圖：

BH循環水不結垢系統裝置示意圖

三、初始加藥階段(10天)

測試過程：2022年11月12日至2022年11月21日通過智能設備對循環水池大量加入新型除垢靈復合藥劑測試，同時完全關閉排污閥，余熱發電機組按原有工況參數和方式保持運行，依照水質指標、汽輪機發電參數進行分析、調整、控制。實現每天自動加藥。

四、穩定加藥階段(持續)

通過現場水質指標化驗結果得出，在2022年12月21日，水質硬度、堿度指標不再呈上升趨勢，指標趨于穩定，現場循環水系統大量除垢階段已結束，將智能加藥系統加藥量調準為后續應用的常規藥量。

五、測試指標效果分析

(一)、水質指標分析

投用佰宏新型除垢靈復合藥劑后，循環水水質品質滿足國標要求，復合藥劑為中性產品，可替代原有水處理的產品，具體如下：

1、PH值：原值：7.8,投入佰宏循環水不結垢技術后，循環水PH值穩定在8.9左右，可穩定的控制水質酸堿度。

2、全堿度：原值：11mmol/L,全堿度在初期加藥時出現逐步上升趨勢，隨著系統垢被清理，達到拐點后不再上升，測試值為9mmol/L, 穩定在10mmol/L內；

3、濃縮倍率：原值：3.2,因完全關閉排污閥后，系統只補充蒸發水量和風損量，濃縮倍率逐步上升，2022年12月21日達到平衡，濃縮倍率為16.2不再上升。

4、電導率：原值：459μs/cm,隨著循環水系統水垢被逐漸剝離，分子級的Caco3分子游離于水中，電導率逐步上升，當系統內大量垢被清理后，將不再上升，現場電導率為1750μs/cm。

5、循環水濁度在初期大量殺菌階段上升到大值，隨著拐點的出現，殺菌過程結束，調準藥量后，濁度呈明顯下降趨勢，終穩定在10NT以內。

綜上水質指標分析可得：采用佰宏循環冷卻水不結垢節能增效系統能完全滿足現場生產水質的要求，循環水各指標符合國家標準，并能安全穩定運行。

(二)、發電指標分析

1、節水量：循環冷卻水不結垢節能增效系統投運后，循環排污量由原來的平均大于200t/天降至0t/天；平均每天節約補水200t左右，節約了用水量，實現了循環水近零排的目標，有良好的經濟效益。

2、真空度：系統投運后30天，凝汽器真空逐步提升(由原來的平均-86.94KPa提升到89.16KPa),;隨著循環水系統管壁垢的逐步清理，機組發電效率還會持續的提升。

綜上發電指標分析可得：采用循佰宏環冷卻水不結垢節能增效系統后，凝汽器管壁垢被清理，換熱效率明顯提升后，系統的發電效率有明顯提升，對應良好的經濟效益；后續長期使用隨著系統內水垢的逐步清理，發電指標將逐步提升至優狀態。

(三)、填料微生物藻類對比

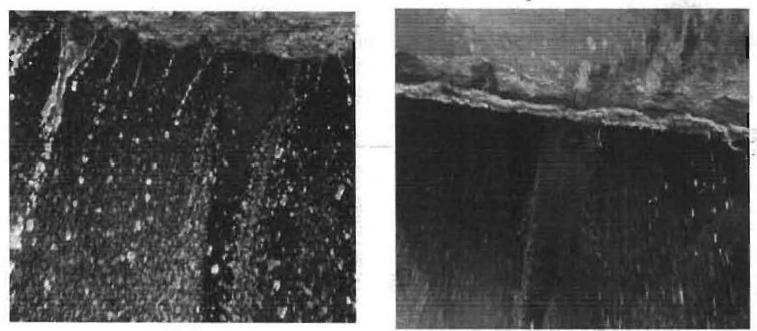

通過圖片對比可知，加入BH-除垢靈后，池內藻類等微生物基本殺滅

(四)、凝汽器潔凈度對比

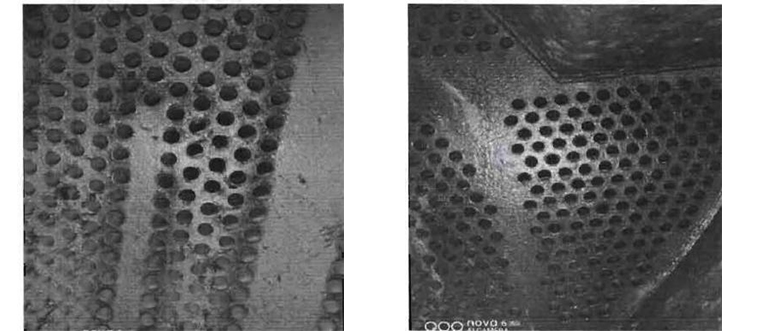

加藥前與加藥10天后通過圖片對比可知，加藥10天左右，凝汽器端面潔凈度明顯好轉。

六、能效分析

佰宏循環水不結垢系統投運30天后的數據分析目前階段的節能增效效益如下(按年均300天測算)

1、節能增效效益

2、節水、發電參數

七、試用效果驗證

1、節水效益：

應用新型水處理技術產品工藝后，循環水系統接近零排水，即：總排水量=總節約 水量=環保污水處理量=200*300=60000噸。1噸補水費用按1元計算出：節水效益

=60000*1=6萬元。

2、發電增效：

根據實際改造經驗，在條件不變情況下，每提高真空1Kpa, 可提高發電量約2%,根據使用現場提供數據分析，平均真空提高2.22Kpa, 根據2022年10月及12月的循環水平均進水溫度相差2℃,按進水溫度每下降3℃可影響真空上升1%左右(此次核算按環境因素影響平均真空上升0.7%計算),按提升前真空86.94Kpa計算，因進水水溫下降導致真空上升約為86.94*0.7%=0.61Kpa, 循環水不結垢系統實際真空提升值為2.22-0.61=1.61KPa,2022年發電量為54016800kwh,年運行時間為7219h,計算出每小時平均發電量為7482kw,循環水不結垢系統每小時預計提高發電量7482×2%×1.61=241KW/h,電費按0.6元/KWh計算；機組年發電增效費用=241KW/h×7219h×0.6 元=104.4萬元.后續若繼續使用此新型循環水不結垢技術，隨著系統管路垢類的進一步清理，發電效率將進一步提升。

3、年均藥劑和清洗費用：

定期清洗費按3.6萬/年，常規阻垢、殺菌防腐類藥劑費用按10萬元/年(按2022年清洗費用算)

綜上所述，目前運行狀態下，采用新型技術后全年能實現的經濟效益約為124萬元；目前循環水系統已經進行了大量加藥，池水中含有大量的佰宏-除垢靈藥劑，日常維護只需加入適量的除垢靈藥劑維持新進補水不結新垢即可，預計每月佰宏-除垢靈使用量

1.3T左右；除垢靈單價按6.8萬/T核算；一年運行300天的情況下預估需總體采購13T藥劑即可，費用預計為88.4萬元，年可節省約35.6萬元。隨著佰宏除垢靈的繼續使用，發電指標將會有進一步的優化。按雙方《測試協議》要求，可達到平均真空度不低于88KPa的目標。

八、其他效益分析

1、循環冷卻水不結垢節能增效系統運行后會逐步清理掉循環水里可能出現的結垢、腐蝕等產物，使循環水系統實現無垢化，長期使用后可節約定期清洗、維護等費用，不再有因循環水系統不達標造成停機檢修的風險；同時增加了循環水運行的安全性。

2、由于對循環水系統形成穩定的保護，極大的減少設備、管道的腐蝕、泄漏等問題的發生，極大地減少設備維護、更換費用，并明顯地延緩設備折舊。

3、智能化控制設備極大改善現場工人的作業環境，更好的保障加藥操作員的身心健康。
